SINPO
Je nach Kundenwunsch
KEIN MOQ
Aluminiumlegierung/6063-T5/6005-T5
|
|
Material- und Kosteneffizienz |
| Kurze Schienen reduzieren den Aluminiumverbrauch und sparen bis zu 30 % Material im Vergleich zu Schienensystemen voller Länge. |
|
|
Schnelle und einfache Installation |
| Direkte Montage auf Metalldachfirsten mit selbstschneidenden Schrauben – große Spannweiten oder mehrere Verbinder sind nicht erforderlich. |
|
|
Integrierte Abdichtung |
| Jede Schiene ist mit einem EPDM-Gummistreifen vormontiert , der eine dichte Abdichtung und Auslaufschutz rund um die Schraubenpunkte gewährleistet. |
|
|
Low-Profile-Ästhetik |
| Das schlanke Design minimiert den Windwiderstand und sorgt für ein sauberes, unaufdringliches Aussehen auf Dächern. |
|
|
Universelle Passform |
Kompatibel mit allen großen Marken von gerahmten Solarmodulen und verschiedenen Metalldachformen. |
Schritt 1: Layout planen
Markieren Sie je nach Modulgröße und Dachdesign, wo die kurzen Schienen befestigt werden sollen
Schritt 2: Positionieren Sie die Schienen
Richten Sie die Trapezschienen an den Firsten der Dachplatten aus

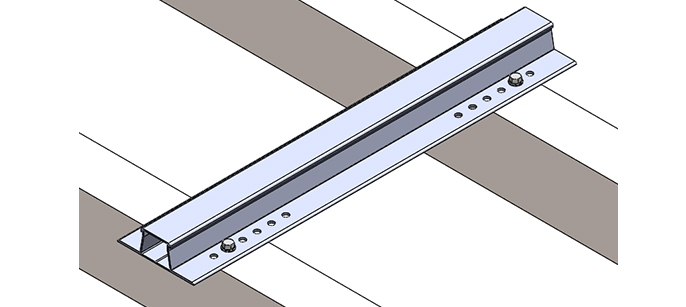

Schritt 3: Bohren und befestigen
Befestigen Sie die Schiene mit selbstschneidenden Schrauben am Blech. Die EPDM-Dichtung wird komprimiert , um die Löcher vollständig abzudichten

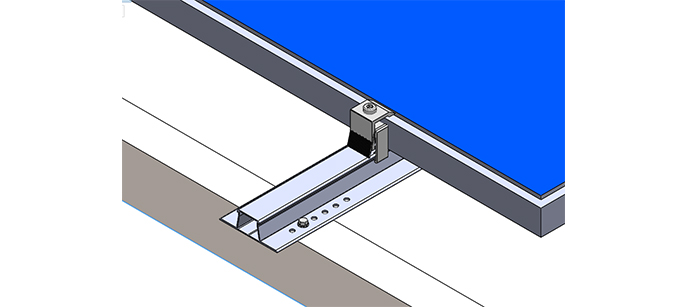

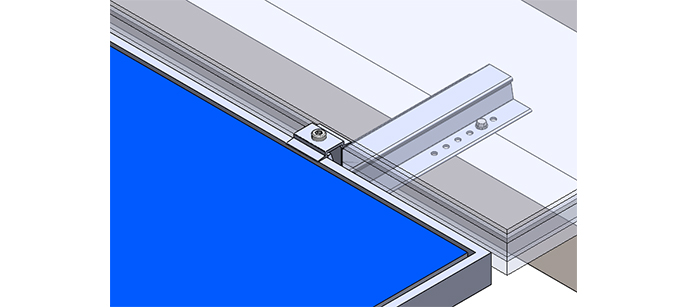

Schritt 4: Klemmen installieren
Verwenden Sie Mittel- und Endklemmen, um die Solarmodule auf der kurzen Schiene zu befestigen
Schritt 5: Erdung
Bringen Sie nach Bedarf Erdungsösen und Potentialausgleichsbrücken an
Schritt 6: Endkontrolle
Stellen Sie sicher, dass Schienen und Paneele ausgerichtet und sicher befestigt sind
 |
Schnellere Installation = geringere Arbeitskosten |
|
Reduzierter Materialverbrauch = wettbewerbsfähigerer Preis |
|
Integrierte Abdichtung = weniger Risiko und weniger Wartung |
|
Geringes Gewicht = einfacherer Versand und einfachere Handhabung |
|
Zuverlässiger Lieferant = pünktliche Lieferung + stabile Qualität |

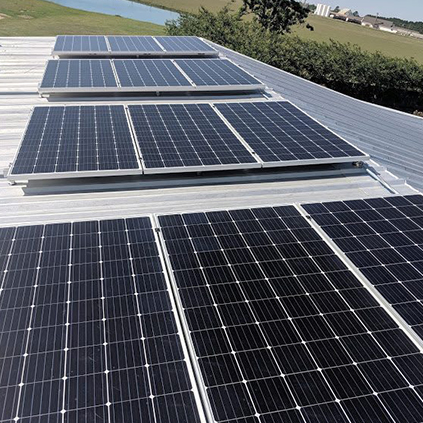

Wohnhäuser mit Wellblechdächern
Ideal für leichte, schlecht einsehbare Installationen
Kleine Gewerbedächer
Geringere Installationskosten und -zeit für Geschäfte und Lager
Off-Grid- und temporäre Installationen
Das kurze Schienendesign eignet sich perfekt für mobile Solaranlagen und tragbare Gebäude
Kostensensible Projekte
Besonders geeignet, wenn Budget und schnelle Bereitstellung von entscheidender Bedeutung sind, beispielsweise in Entwicklungsmärkten oder bei kommunalen Solarprogrammen
A: Kurze Schienen (Minischienen) erfordern weniger Material und werden an Verbindungspunkten direkt unter dem Panel montiert, während herkömmliche Schienen die gesamte Modullänge umfassen. Kurze Schienen sind schneller und günstiger, aber bei komplexen Layouts etwas weniger flexibel.
A: Ja, der EPDM-Streifen in Industriequalität bildet eine dichte, wasserdichte Abdichtung, wenn er unter Schraubendruck zusammengedrückt wird, und verhindert so das Eindringen von Wasser durch das Dach.
F: Kann ich diese Schiene mit Solarmodulen jeder Marke verwenden?
A: Ja, solange Ihr Panel einen Standard-Aluminiumrahmen (30–50 mm) hat, funktioniert diese Schiene mit allen gängigen Klemmen und Modulen.
F: Ist es stark genug für schneereiche Gebiete?
A: Bei korrekter Platzierung und Installation kann das System bis zu 1,4 KN/m⊃2 aushalten; Schneelasten und 60 m/s Windlasten.
F: Kann ich dieses System selbst installieren?
A: Obwohl dies für Heimwerker mit einfachen Werkzeugen möglich ist, empfehlen wir die Installation durch geschulte Fachkräfte, um Sicherheit und Einhaltung der örtlichen Vorschriften zu gewährleisten.
|
|
