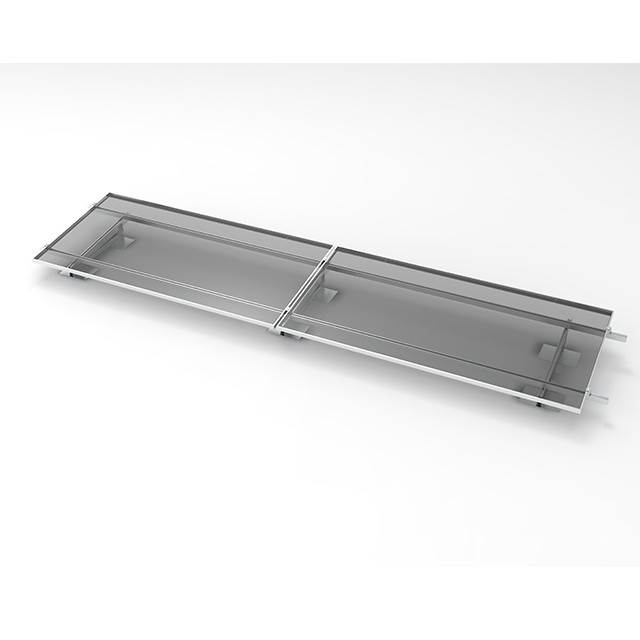

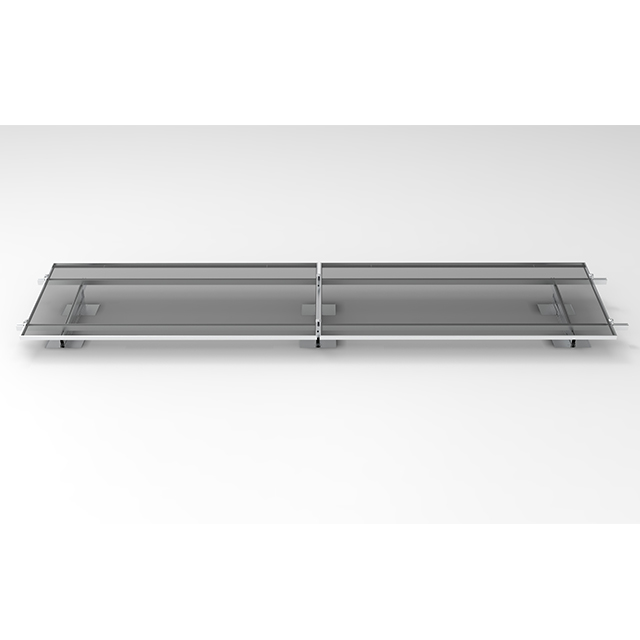

Hochbelastbares, verstellbares Flachdach-Solarmodul-Montagesystem (Aluminiumprofilstruktur) vom chinesischen Hersteller Jiangyin Sinpo Metal Co., Ltd

Produktvorteile

	Verstärkte Aluminiumstruktur für maximale Stabilität
	Das gesamte System besteht aus hochfesten 6005-T5-Aluminiumprofilen und bietet eine starre und korrosionsbeständige Struktur, die sich ideal für Gebiete mit starkem Wind/Schnee oder für Premium-Projekte eignet.

	Einstellbare Neigung für maximale Energieabgabe
	Die Dreieckshalterungen verfügen über ein winkelverstellbares Design (10°–30°), um den Winkel des Solarmoduls für verschiedene geografische Breiten und saisonale Sonnenwege zu optimieren.

Installationsschritte

154

Schritt 1: Montieren Sie die verstellbare Dreieckshalterung

Verwenden Sie die mitgelieferten Edelstahlschrauben, um den Halterungswinkel entsprechend Ihrer Neigungsanforderung (10°–30°) zu fixieren.

Schritt 2: Anker- oder Ballasthalterungen auf dem Dach

Je nach Dachtyp Konsolen mechanisch verankern oder Ballastklötze verwenden.

Schritt 3: Aluminiumschienen anbringen und ausrichten

Verwenden Sie Schienenspleiße, um Segmente und Schienenklammern zu verbinden, um die Ausrichtung über mehrere Halterungen hinweg sicherzustellen.

155

156

Schritt 4: Solarmodule montieren

Befestigen Sie Module im Quer- oder Hochformat mit Mittelklemmen und Endklemmen, die mit den meisten gerahmten Modulen kompatibel sind.

Anwendungsszenarien

Gewerbliche Flachdächer mit struktureller Integrität

Starkwindzonen (Küste, offenes Gelände)

Langfristige Solaranlagen für Privathaushalte

Solarparks auf Industriedächern

Warum sollten Sie sich für unser verstellbares Aluminium-Flachdach-Solarmontagesystem entscheiden?

Entwickelt für langfristige Haltbarkeit und Sicherheit

Vollaluminium-Design = rostfreie, wartungsfreie Lösung

Professionelle Qualität für den gewerblichen und privaten Gebrauch

Die einstellbare Neigung maximiert die Solarleistung das ganze Jahr über

Vormontierte Teile für geringere Arbeitskosten und Zeitaufwand

Strukturtyp

Flachdach-Montagesystem (einstellbarer Winkel)

Material

6005-T5 Aluminiumlegierung (eloxiert)

Schrauben aus Edelstahl SUS304

Neigungsbereich

Einstellbar von 10° bis 30°

Panel-Ausrichtung

Landschaft

Porträt

Panel-Kompatibilität

Gerahmte Module (30–50 mm)

Windlastwiderstand

Bis zu 60 m/s

Schneelastwiderstand

Bis zu 2,4 KN/m²

Abdichtung

Optionale EPDM-Pads oder Ballastunterstützung

Erdungslösung

Integrierte Erdungsösen und Jumper

Garantie

12 Jahre

Erwartete Lebensdauer

25–30 Jahre

Zwei Panels

Dreieckige Halterung

3 Sätze

2400-mm-Schiene

4 Stück

Schienenverbinder

2Stk

Kreuzadapterklemme

6 Stück

Mittelklemme

2Stk

Endklemme

4 Stück

FAQ

F1: Was ist der Unterschied zwischen diesem und dem faltbaren Flachdachsystem?
A: Dieses System verwendet hochbelastbare Aluminiumprofile und verstellbare Halterungen und bietet höhere Festigkeit, Haltbarkeit und Flexibilität – während das faltbare Modell leichter, billiger und besser für Projekte mit geringer Last geeignet ist.

F2: Kann ich den Winkel des Systems während der Installation anpassen?
A: Ja. Jede Dreieckshalterung verfügt über geschlitzte Bolzenlöcher zur Neigungsverstellung von 10° bis 30°, ideal für eine standortspezifische Optimierung.

F3: Welche Art von Solarmodulen werden unterstützt?
A: Es ist mit den meisten gerahmten Solarmodulen (30–50 mm Rahmenstärke) sowohl im Hoch- als auch im Querformat kompatibel.

F4: Ist dieses System mit ballastierten oder verankerten Aufbauten kompatibel?
A: Ja. Die Befestigung kann je nach Baukonstruktion und örtlichen Vorschriften mit Ballastblöcken oder mechanischen Ankern erfolgen.

F5: Wie lange hält das eloxierte Aluminium im Freien?
A: Die eloxierte Beschichtung bietet bis zu 25–30 Jahre Korrosionsbeständigkeit, selbst in feuchter oder küstennaher Umgebung.
